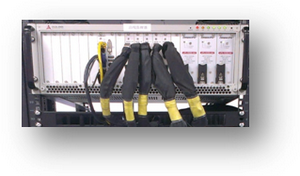

C919通信導航總線監視器
 |
 |
產品綜述：
C919通信導航總線監視器用于國產C919飛機的通信導航子系統集成驗證環境，對通信子系統聯試過程中各種系統總線控制交互數據、指示數據（飛行狀態中的實際數據）的采集、監控、存儲、回放以及數據解析，共有16路ARINC429接收通道，配備4路4×64矩陣開關，可通過程序控制選擇16路ARINC429輸入數據同時采集，分組提供256路系統數據采集點。
主要特點：
具備ARINC429數據采集、監控和工程化顯示功能；
具備數據記錄、存儲功能；
具備數據回放功能。

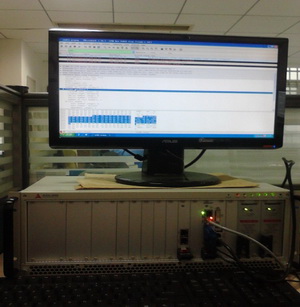

機外通信以太網總線監視器
產品綜述：
C919機外通信以太網總線監視器用于國產C919飛機的機外通信子系統集成驗證環境，系統采用專業的開源以太網分析軟件“Wireshark”，以開發插件的形式加入所需要的數據分析模塊，用于集成環境中以太網總線數據的采集、監控、存儲、回放以及數據解析。該系統已經交付電科航電公司集成驗證試驗室。
主要特點：
3U CPCI架構；
專業開元軟件“Wireshark”抓包工具；
支持多種協議，包括IPsec，ISAKMP，Kerberos，SNMPv3，SSL / TLS，WEP和WPA / WPA2；
定制解析插件，完成多種數據包的解析顯示。
 |
 |
1553B總線測試模塊
產品綜述：
1553B總線測試模塊是8通道符合CPCI總線的標準6U尺寸模塊，具有比特誤碼/FCS錯誤、校驗錯誤檢測以及最大每個端口
主要特點：
具有BC、RTs和BM功能；
捕獲總線上所有的數據；
支持GPS同步和系統同步；
具有比特誤碼、highbit、lowbit、highword、lowword、校驗錯誤、消息錯誤檢測功能；
具有過濾和觸發功能，并提供觸發輸出；
具有功能全面的應用軟件，支持Windows2K/XP；
支持二次開發，支持連續實時捕獲。
ARINC429模塊
產品綜述：
ARINC429模塊是8通道符合CPCI總線的標準6U尺寸模塊，具有比特誤碼、highbit、lowbit、校驗錯誤檢測以及最大每個端口
主要特點：
支持12.5kbps和100kbps速率；
8通道全速發送和接收；
每通道
可同時捕獲發送和接收的數據；
支持GPS同步和系統同步；
具有比特誤碼、highbit、lowbit和校驗錯誤檢測功能；
具有過濾和觸發功能，并提供觸發輸出；
具有功能全面的應用軟件，支持Windows2K/XP。

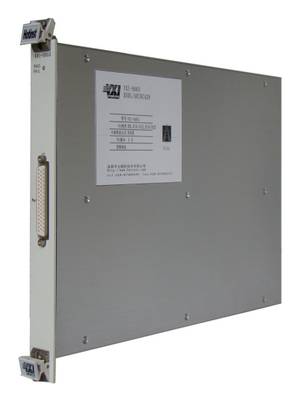

DSDL/429收發器系列模塊
產品綜述：
DSDL/ARINC429模塊是一個單寬，C尺寸，寄存器基的VXI模塊。模塊帶有4個獨立的符合ARINC429電氣特性的模擬收、發通道，每個通道獨立的接收和發送控制，分別帶有4MB的高速緩存，并且緩存可擴展到16MB，最高接收和發送速率為800Kbps，還支持100Kbps、50Kbps、12.5Kbps。模塊采用差分雙極性歸
模塊驅動器按VXI plug&play規范設計，并且可選配支持空客320/340 DU數據的仿真軟件DMC模擬器，它可以發送不同機型的PFD、ND、SD等數據，在飛機顯示組件維修測試方面替換DMC的部分功能。它可作為標準模塊組件用于航空自動測試儀器方面,特別是飛機顯示組件維修測試方面。
RS232/422模塊
產品綜述：
RS232/422模塊是8通道符合CPCI總線標準的6U尺寸模塊，具有比特誤碼率、FCS錯誤、校驗錯誤檢測以及最大每個端口
主要特點：
8通道全速發送和接收；
每個通道可獨立配置為RS232或RS422；
支持同步和異步方式；
每通道
能同時捕獲發送和接收數據；
支持GPS同步和系統同步；
具有比特誤碼、FCS錯誤和校驗錯誤檢測功能；
具有過濾和觸發功能，并提供觸發輸出；
具有功能全面的應用軟件，支持Windows2K/XP。
千兆以太網模塊
產品綜述：
千兆以太網模塊是4通道符合CPCI總線標準的6U尺寸模塊，具有比特誤碼率、各種幀與錯誤統計等性能測試與協議解碼功能，其每個端口最大
主要特點：
4通道
支持TCP/IP協議簇的編輯和解碼；
全速數據發送和接收；
每通道
能同時全速捕獲發送和接收的數據；
支持GPS同步和系統同步；
具有比特誤碼、各種幀與錯誤統計等功能；
具有過濾和觸發功能，并提供觸發輸出；
具有功能全面的應用軟件，支持Windows2K/XP。

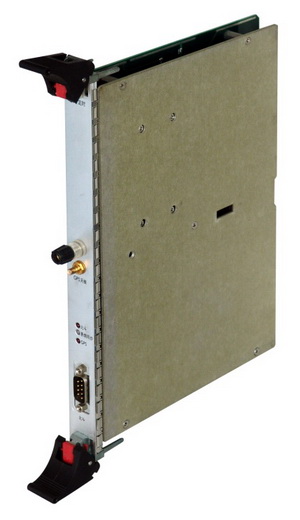

時統模塊
產品綜述：
時統模塊是符合CPCI總線標準的6U尺寸模塊，它完成GPS衛星信號的接收與定時提取。它主要用于配合RS232/422、429、1553、以太網等模塊實現系統同步和GPS同步。在模塊的配合下，各測試模塊可以實現對通信網絡的分布測試。
主要特點：
具有GPS定時功能；
內置高穩定度低老化率參考時鐘；
配合AV751XX系列模塊使用；
支持Windows2K/XP。
